CANchecked Wandler für Thermoelemente (TCC01)

CANchecked Wandler für Thermoelemente (TCC01)

CANchecked TCC01 Thermocouple Amplifier

Einer der kleinsten und schnellsten Typ-K Wandler auf der Welt

Optimal für Typ-K Sensoren in Verbindung mit digitalen Displays und freien Einspritzanlagen

Das TCC01 ist ein sogenannter „Thermocouple Amplifier“ – also ein Gerät, welches das Signal eines Typ K Sensors verstärkt und umwandelt – unser einfach Thermocouple Converter. Mit unserem TCC01 schließt du deinen Abgastemperatursensor super einfach an:

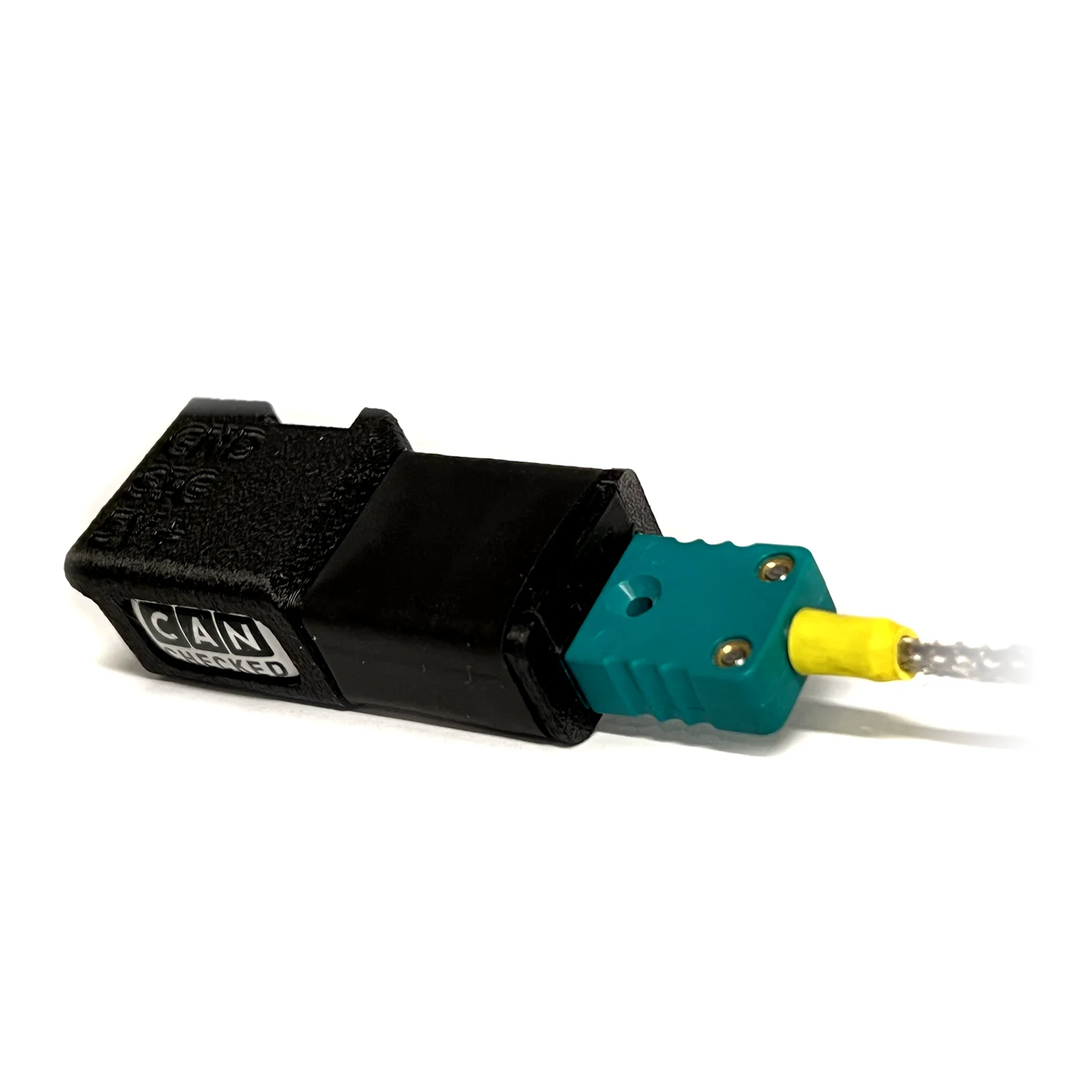

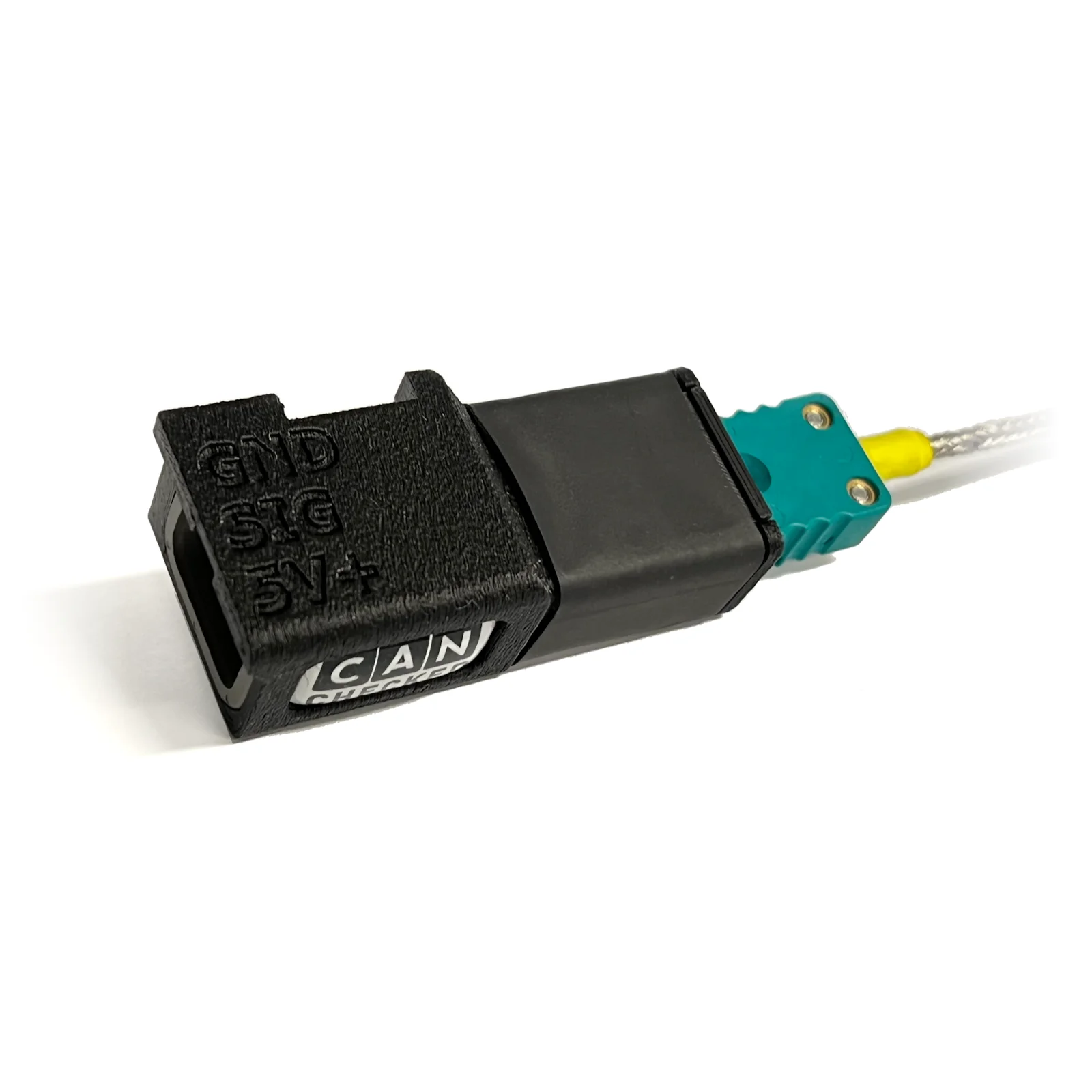

Stecke die Typ-K Sonde auf der einen Seite in den Wandler und auf der anderen Seite nutzt du den DTM Stecker für die Spannungsversorgung mittels 5V, Masse sowie das Signal für dein Steuergerät oder Datendisplay.

Features des TCC01

  • zuverlässiger Thermocouple Amplifier
  • Kaltstellenkompensierter Typ K Eingang

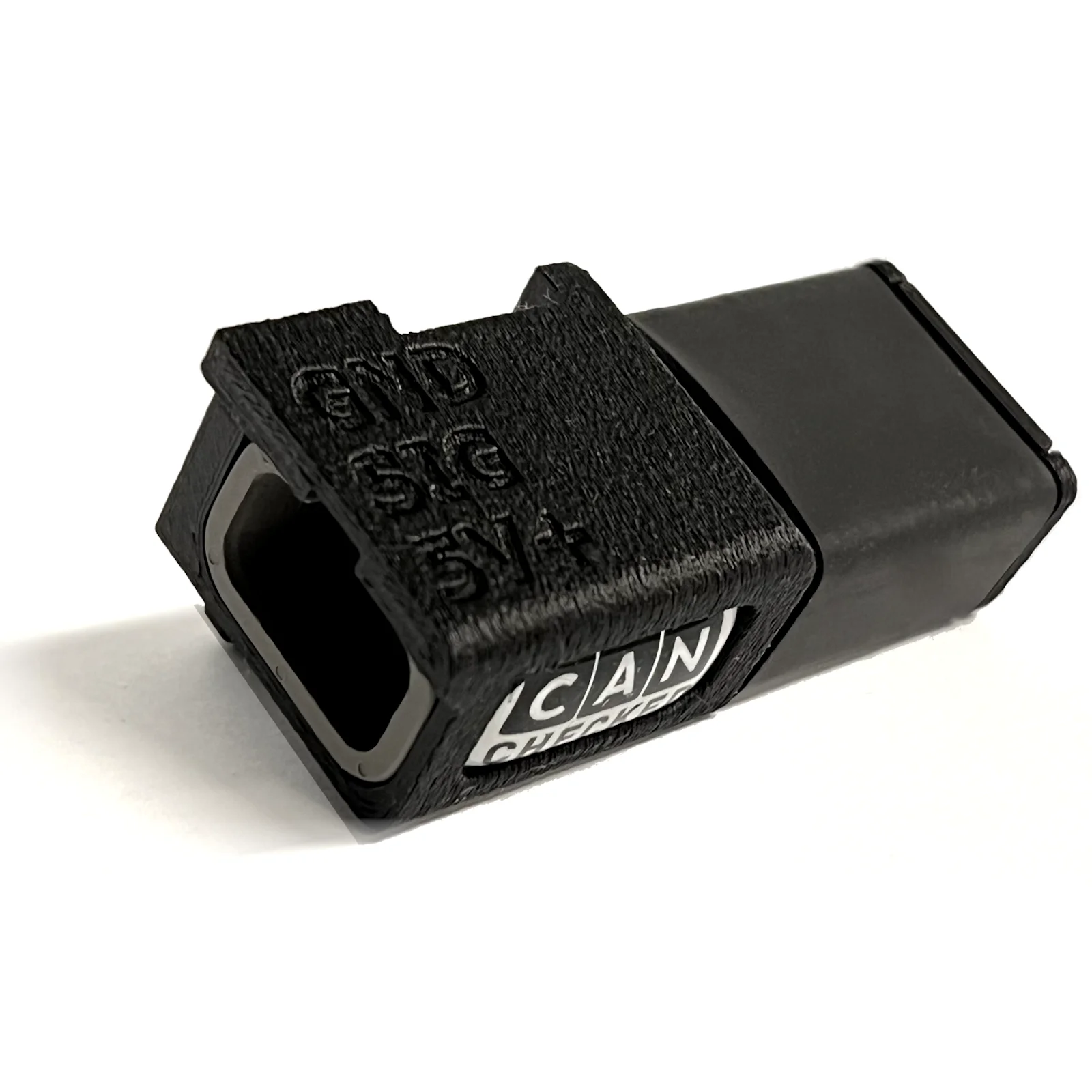

  • DTM06-3S Stecker

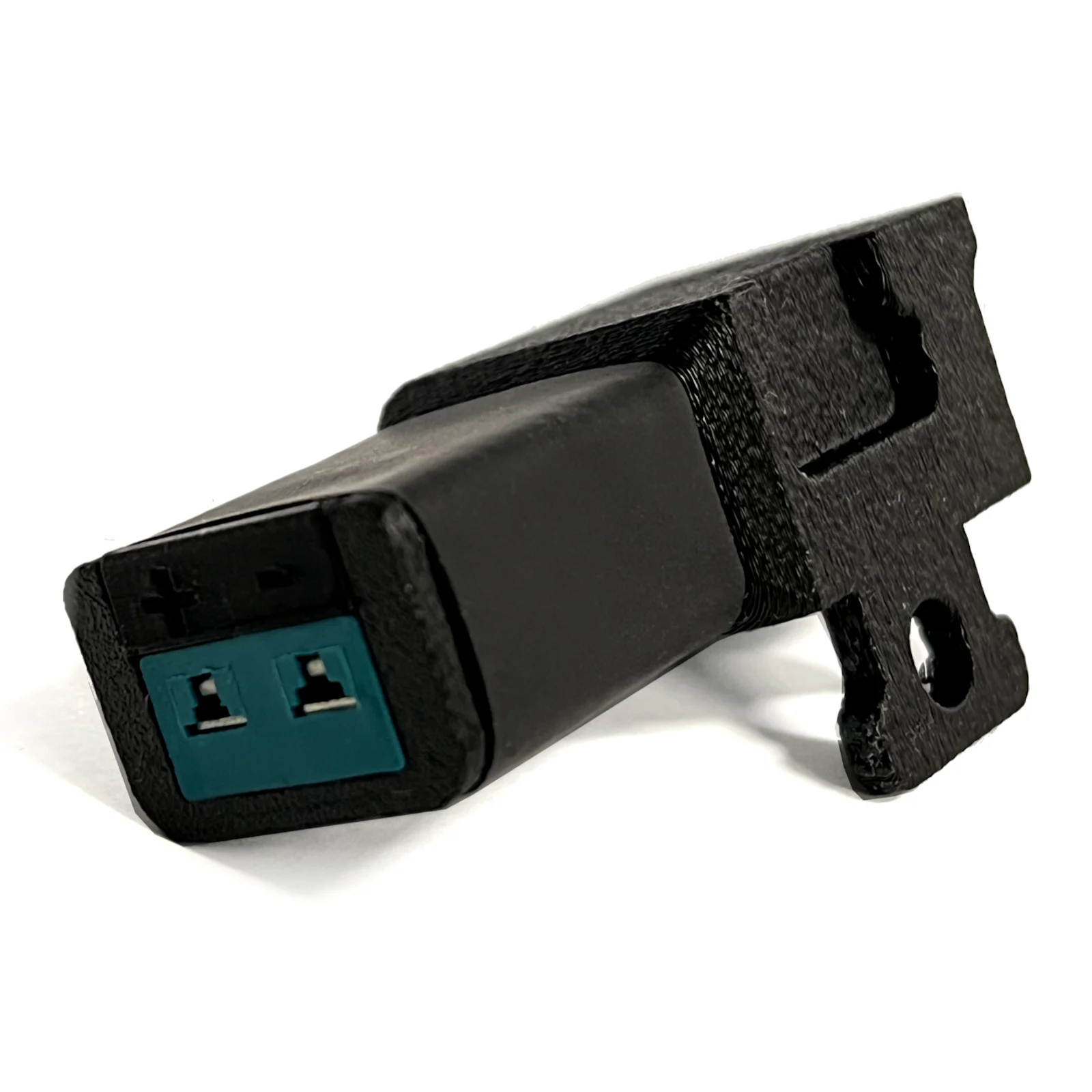

  • Standard Mini Thermoelemente-Stecker
  • Haltelasche zur Befestigung mit M6 Schraube oder Kabelbinder
  • Lineare Temperaturkurve von 0-1250°C
LieferumfangTCC01 im GehäuseDTM Stecker mit Verriegelung3 Pins zum selber crimpen3 vorgecrimpte AnschlusskabelUnterstützung für eine Vielzahl von Geräten. Jedes Gerät welches über einen analogen Eingang für 0-5V Signale verfügt, kann als Empfänger genutzt werden – z.B.:
  • AEM
  • Ecumaster
  • Emtron
  • DTAfast
  • Haltech
  • LinkECU
  • KMS van Kronenburg
  • MaxxECU
  • MBE
  • Megasquirt
  • Motec
  • Syvecs
  • VEMS
Aber nicht nur für Abgastemperaturen kann der Typ K Wandler genutzt werden. Auch für Flüssigkeiten (1mm Thermoelemente) und Gase (0.5mm Thermoelemente).

Technische Daten
  • Nur 180uA Stromverbrauch
  • Sehr feine Auflösung mit 4mV je °C
  • Kalibrierung: 0V = 0°C (32°F) und 5V = 1250°C (2282°F)
  • Genauigkeit: maximal 2% Abweichung
  • Interne Kaltstellenkompensierung
  • Zur Messung von Gasen, Flüssigkeiten und anderen Medien
  • Unterstützung von verschiedenen Typ K Elementen (auch 0.5, 1, 3 und 5mm Durchmesser)
Installation

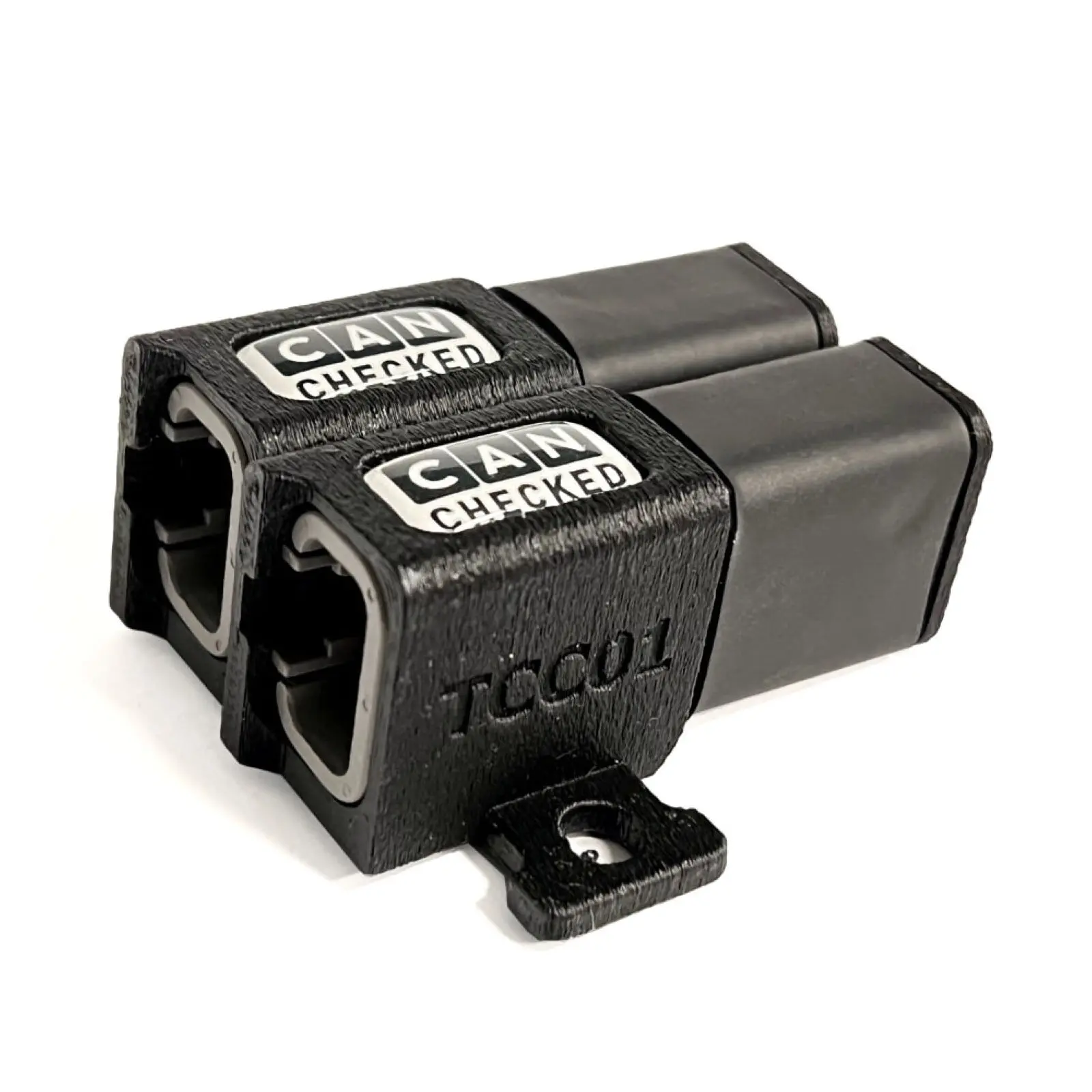

Die Installation des Thermocouple Connverters TCC01 (Thermocouple Amplifier) ist einfach. Es sollte an einem trockenen und nicht zu heißen Ort platziert werden, beispielsweise hinter der Spritzwand. Du kannst die integrierte Lasche zur Befestigung verwenden. Durch die besondere Konstruktion ist es möglich, weitere TCC01 parallel nebeneinander zu befestigen. Für maximale Fixierung kannst du die beiliegende Lasche mit Sekundenkleber am TCC01 Modul anbringen.
Unsere Displays sind für den Anschluss des TCC01 vorkonfiguriert. Schließe dazu Signal an AIN2 an.
